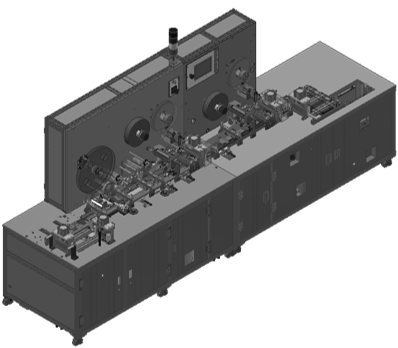

功能 Function
?底卡粘NC膜，噴膜，干燥，含切片，收卷兩種收料功能
?支持有被襯、無被襯的NC膜，
?（可選）多個溫控烘干塔
?（可選）影像檢測（含標廢）
（可選）數據完整性
優點 Advantage
?高產能，規?；a(chǎn)，年產能可達到幾千萬到幾億人份
?柔性化生產，兼容60mm/80mm/85mm/100mm多種寬度大卡片材的CT線劃膜，無工具靈活切換
?高集成化，試條生產過程的粘膜、噴膜、噴金、干燥等流程集成在同一流水線上
?模塊化設計，根據工藝要求自由組合
技術參數 Parameters
?NC膜粘貼位置精度 NC membrane position accuracy： ±0.2mm
?CT線位置精度 CT reagent lines position accuracy： ±0.3mm
?CT線定量精度 CT reagent lines volume accuracy： ≤1%
?影像檢測精度 Vision inspection accuracy： ≤0.5mm
of NG
?劃廢精度 NG
mark position accuracy ： ≤1mm
(over two sides of NG)
?烘塔溫控精度 Temperature controlling accuracy : ±1℃
?速度 Speed： 0~200mm/s adjustable
?額度功率 Power： ≤25
Kw
?工作電壓 Voltage ： AC220V/50Hz
?工作氣壓 Air
pressure： 5-7 bar
?設備尺寸 Machine
size： 4.0m X 0.7m X 1.8m
?Laminate NC membrane to support pad, and
dispensing CT reagent lines
?Cut to 300mm piece or reel unloading;
?Work for NC membrane with or without
backing paper;
?(Option) Vision inspection and mark NG
?(Option) Multi dry towers with
temperature controlling
?(Option) machine data traceability
